INSPECCIONES INFRARROJAS Y RAYOS X - INFRARED AND X-RAY INSPECTION
ENSAYOS DE TERMOGRAFIA INFRARROJA
Todo cuerpo viviente u objeto inanimado irradia energía infrarroja en una cantidad que es proporcional a su temperatura, sin embargo la energía infrarroja es invisible al ojo humano.
De allí surge el porqué las cámaras infrarrojas desempeñan tan importante función; traducen la energía infrarroja en imágenes visuales en color y/o blanco y negro, que permite resaltar el punto exacto de falla con el color a elegir dentro de una paleta de 12 colores.
Las imágenes que se pueden obtener, están dentro del rango de 8 - 14 micrones del espectro infrarrojo y abarcan satisfactoriamente rangos de temperatura desde -30 ºC a + 1.375 ºC, con lo cual se cubre la mayoría de las necesidades industriales.
SERVICIO DE TERMOGRAFIA INFRARROJA
El servicio ofrecido cubre termo visión de líneas aéreas de M.T. y A.T, estaciones generadoras, subestaciones, salas de celdas y tableros de B.T y M.T, con entrega de informes gráficos, en cualquier tipo de terreno, ya que también podemos contar con un servicio contratado de aeronaves y pilotos experimentados en el relevamiento aéreo de redes con helicópteros.
A nivel estaciones y subestaciones de transformación hemos realizado gran cantidad de contratos integrales para inspección mediante termovisión y el posterior mantenimiento o reparación de fallas.
Nuestros operadores poseen una trayectoria experimentada en distribución de energía lo cual facilita la detección exacta focalizando lugares críticos y reconociendo las diferencias entre valores standards y puntos reales de fallas.
EQUIPOS
Nuestro servicio utiliza sistemas de imágenes infrarroja portátiles Videotherm 2000, libres de gases refrigerantes que contaminan el medioambiente.
La lectura de temperatura se realiza en forma directa en el monitor de la cámara, que es una pantalla LCD de 3-1/2, donde se pueden anotar además todos los datos referentes al servicio que se está prestando: fecha, lugar, empresa, tipo de equipo, etc.
Las imágenes que se obtienen a través de las cámaras se archivan en forma magnética para poder realizar luego el análisis de imágenes en el laboratorio, utilizando un moderno software que corre bajo entorno Windows ME/XP, que permite procesar la imagen infrarroja mediante un sistema de adquisición de video, para confeccionar los reportes y/o análisis de falla con un nivel de calidad óptimo y adecuado a los más exigentes requerimientos de nuestros clientes.
RAYOS X

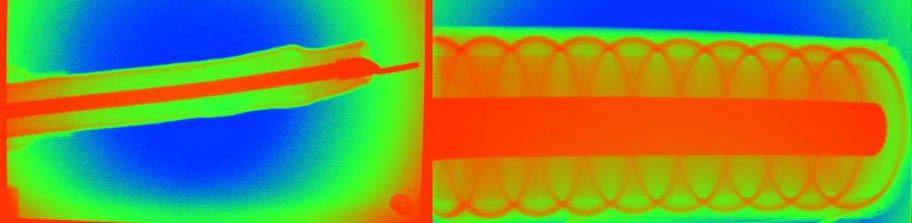

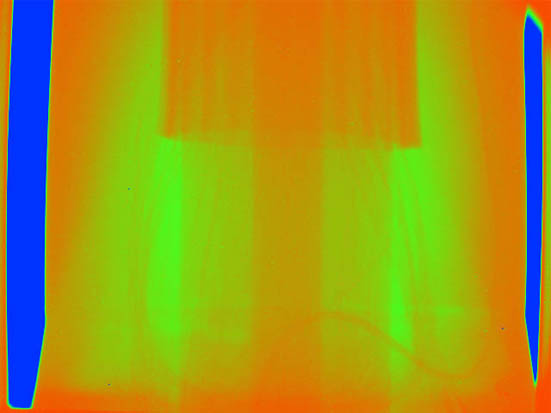

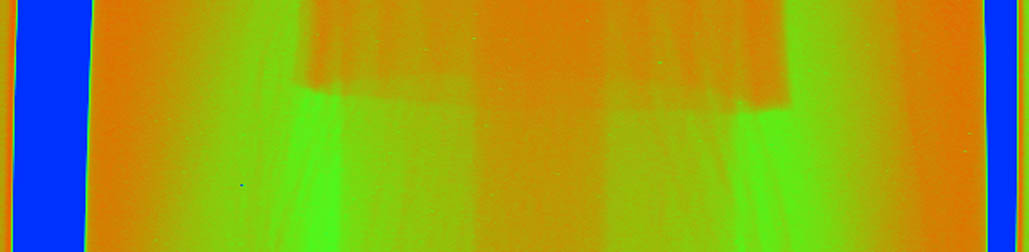

Inducor Ingeniería S.A. posee un moderno sistema para el análisis no destructivo de muestras, mediante la aplicación de tecnología digital por Rayos X. Con una notable capacidad de penetración, de hasta 20 Mm. en acero, permite la visualización perfecta de un alambre de cobre de 2 décimas de diámetro, ubicado detrás de una capa de 3 milímetros de espesor de acero. Posee un sistema de transmisión de imágenes digitales de alta resolución, mediante tecnología de transmisión RF wireless, que permite ubicar al operador del sistema bajo distancias de seguridad sin limitaciones.
Un poderoso Software de Análisis y Procesamiento de Imágenes con una paleta 16 mega-tonos y sistema de medición de distancias integrado, logra obtener un alto grado de prestaciones en la búsqueda de los mas mínimos detalles.
CARACTERISTICAS DEL EQUIPO
- Fuente emisora tipo pulsada.
- Tensión Máxima Constante: 150 KV CC.
- Energía dosificada: 2,5 mrem por pulso @0,3 m (23 mSv @ 1 m).
- Composición de imágenes: en LCD programable desde 1 hasta 99 pulsos.
- Angulo: 40 grados.
- Pulsos por segundo: 25 nominal.
- Longitud de pulso: 60 nano-seg.
- Radiación detrás de la fuente: menor a 0,003 mrem/pulso (0.028mSv) medidos a 5 cm.
- Trigger de disparo: programable de 0 a 60 segundos.
- Máxima capacidad de disparo: 3000 pulsos por hora.
COMPOSICION DEL CONJUNTO
- Cámara Generador de Rayos X.
- Computador portátil.
- Sistema wireless de transmisión de imágenes.
- Software de procesamiento de imágenes.
PROCESADOR DE IMAGENES
- Zoom digital.
- Medición digital de distancias.
- Exposición de imágenes múltiples.
- Paletea de colores de 16 Mega tonos.
- Procesamiento de zonas de interés.
APLICACIONES
- Técnicas de evaluaciones / ensayos e inspecciones no destructivas (NDE/NDT/NDI).
- Uso intensivo sobre procesos de control - ensamble de componentes - estructuras - aislaciones compuestas e industria aeroespacial.
- Investigación de eventos sobre cables, empalmes y terminales de MT/AT.
- Análisis de fisuras.
