Advanced
Cable Testing
VERY LOW FREQUENCY - HIPOT
VLF-28 CM (F)
Nuestro modelo más pequeño, el VLF-28CM se aproxima al tamaño y costo de un probador de aislación de Corriente Continua y está diseñado para realizar pruebas de cables de recorrido corto de manera fácil y rápida. Este equipo puede realizar pruebas de cargas de hasta 0.4mF, o hasta 4000 pies (1200m) de cables típicos de 15 kV. Pequeño, liviano y económico. Ya no hay razón alguna para no utilizar VLF.
| Entrada | 120 volts, 60 Hz, pico de 5 A, promedio 2.5 A (F) 230 volts, 50/60 Hz, pico de 3A, promedio de 2A (F suffix) |
||
| Salida | 0 28kVac, 0.1 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 0.4 µF | ||
| Medición | Voltímetro: -30 - 0 - +30kVac Medidor de corriente de carga: pico de 0 - 50 mA |
||
| Salida del cable de AT | Cable de salida apantallado - 20ft. (6m) | ||
| Tamaño y peso | 15" de ancho x 11.5" profundidad x 22" de alto, 75 libras 381 mm ancho x 292 mm profundidad x 559 mm de alto, 34 kg |
VLF-4022 CM (F)
Este modelo, con salida de 40kVac, es conveniente para probar cables de hasta 25 kV. Su alta capacidad de carga permite probar cables de hasta aproximadamente 10 millas, dependiendo del tipo de cable. Este modelo incluye un medidor de corriente de carga y de capacitancia de carga, y luces indicadoras de polaridad.
| Entrada | 120 volts, 60 Hz, pico de 5 A, promedio 2.5 A (F) 230 volts, 50/60 Hz, pico de 3A, promedio de 2A |
||
| Salida | 0-40kVac, 0.1/0.05/0.02 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 1.1µ F @ 0.1 Hz 2.2µ F @0.05Hz 5.5µ F @ 0.02Hz | ||
| Medición | Voltímetro: -40 - 0 - +40kVac Medidor de corriente de carga: pico de 0 - 100 mA Medidor de capacitancia de carga: 0 - 6 Microfarads |
||
| Salida del cable de AT | Cable de salida RG/8U apantallado - 20ft. (6m) Cable interconector - 10ft. (3m) |
||
| Tamaño y peso | Controles: 22" de ancho x 11.25" profundidad x 15.25" de alto, 50 libras. 559 mm ancho x 286 mm profundidad x 387 mm de alto, 23 kg Tanque de AT: 14.5" de ancho x 10.5" profundidad x 19" de alto, 72 libras. 368 mm ancho x 267 mm profundidad x 483 mm de alto, 33 kg |

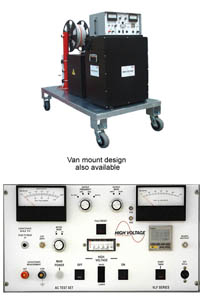

VLF-50 CMF
El VLF-50CMF es una unidad de ultra baja frecuencia (VLF) de potencia, diseñado para realizar pruebas de mantenimiento, de aceptación y de instalación de cables de 25kV y para realizar pruebas de mantenimiento de cables de 35kV. El paquete completo de los controles incluye el modo "Cable Burn", que ha demostrado ser el método más efectivo para reducir la impedancia de una falla de un cable, permitiendo utilizar generadores de impulso para la localización de fallas.
| Entrada | 230V, 50/60 Hz, pico de 20 A, promedio de 25 A | ||
| Salida | Pico de 0-50 kVac, 0,1/0.05/0.02/0.01 Hz sinusoide | ||
| Servicio | Continuo | ||
| Capacidad de carga | 5µF (aproximadamente 9.5mi o 15km de cable) @0.1 Hz. 10µF (aproximadamente 19mi o 31km de cable) @0.05 Hz 25µF (aproximadamente 47mi o 76km de cable) @0.02 Hz 50µF (aproximadamente 95mi o 153km de cable) @0.01 Hz |
||
| Medición | Voltímetro: pico de 0-50kVac Medidor de corriente de carga: pico de 0 - 200 mA Medidor de capacitancia: 0 - 6 Microfaradios Medidor de duración de prueba programable |
||
| Longitudes de cables | Salida de cable EPR (Etileno-Propileno) apantallado - 100 pies (30m) Cable de puesta a tierra - 100 pies (30m) |
||
| Tamaño y peso | Controles: 17" de ancho x 11" profundidad x 9.5" de altura, peso: 20 libras 432 mm de ancho x 280 mm profundidad x 241mm de altura, 9kg Regulador: 20" de ancho x 14" profundidad x 27" de altura, 160 libras 508 mm de ancho x 356 mm profundidad x 686mm de altura, 73kg Tanque de AT: 13.5" de ancho x 19" profundidad x 23" de altura, peso: 215 libras 381 mm de ancho x 457 mm profundidad x 559mm de altura, 98kg Overall: 30" de ancho x 60" profundidad x 51" de altura, 775 libras 762mm de ancho x 1524 mm profundidad x 1295mm de altura, 352kg |

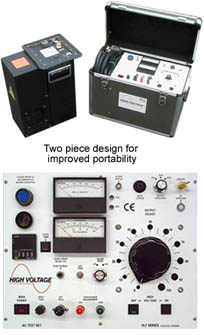

VLF-6022 CM (F)
Este modelo, con salida de 60 kVac, es conveniente para probar cables de hasta 35 kV. Su alta capacidad de carga permite probar cables de hasta aproximadamente 10 millas, dependiendo del tipo de cable. Este modelo incluye un medidor de corriente de carga y de capacitancia de carga, tiempo de permanencia del ensayo y luces indicadoras de polaridad.
| Entrada | 120 volts, 60 Hz, pico de 15 A, promedio 7.5 A (F) 230 volts, 50/60 Hz, pico de 8A, promedio de 4A |
||
| Salida | 0-60kVac, 0.1/0.05/0.02 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 1.1µ F @ 0.1 Hz 2.2µ F @0.05Hz 5.5µ F @ 0.02Hz | ||
| Medición | Voltímetro: 0 - 60kVac Medidor de corriente de carga: pico de 0 - 100 mA Medidor de capacitancia de carga: 0 - 6 Microfarads |
||
| Salida del cable de AT | Cable de salida RG/8U apantallado - 20ft. (6m) Cable interconector - 10ft. (3m) |
||
| Tamaño y peso |
Controles: 26" de ancho x 13" profundiad x 16" de alto, 75 libras. 660 mm ancho x 330 mm profundidad x 406 mm de alto, 34 kg Tanque de AT: 15" de ancho x 10.25" profundiad x 21.5" de alto, 120 libras. 381 mm ancho x 260 mm profundiad x 546 mm de alto, 55 kg |
VLF-65 CMF
El VLF-65CMF es un modelo de mayor potencia diseñado para realizar pruebas en cables de gran longitud de hasta 35kV. Ofrece un paquete de controles completo, incluyendo el modo "Cable Burn" utilizado para reducir fallas de arco por sobretensiones, de modo que se pueden utilizar generadores de impulso convencionales.
| Entrada | 230 volts, 50/60 Hz, pico de 30 A, promedio 25 A | ||
| Salida | 0-65kVac, 0.1/0.05/0.02/0.01 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 2.2µF (aproximadamente 3.8mi o 6.1km de cable) @0.1 Hz. 4.4µF (aproximadamente 7.6mi o 12.2km de cable) @0.05 Hz 11µF (aproximadamente 19mi o 30.5km de cable) @0.02 Hz 22µF (aproximadamente 38mi o 61km de cable) @0.01 Hz |
||
| Medición | Voltímetro: 0 - 75kVac Medidor de corriente de carga: pico de 0 - 200 mA Medidor de capacitancia de carga: 0 - 6 Microfarads Medidor de duración de prueba programable |
||
| Salida del cable de AT | Salida de cable EPR (Etileno-Propileno) apantallado - 100 pies (30m) Cable de puesta a tierra - 100 pies (30m) |
||
| Tamaño y peso |
Controles: 17" de ancho x 11" profundidad x 9.5" de alto, 20 libras. 432 mm ancho x 280 mm profundidad x 241 mm de alto, 9 kg Regulador: 20" de ancho x 14" profundidad x 27" de altura, 160 libras 508 mm de ancho x 356 mm profundidad x 686mm de altura, 73kg Tanque de AT: 15" de ancho x 18" profundidad x 22" de alto, 215 libras. 381 mm ancho x 457 mm profundidad x 559 mm de alto, 98 kg Overall: 30" de ancho x 60" profundidad x 51" de altura, 704 libras 762mm de ancho x 1524 mm profundidad x 1295mm de altura, 320kg |

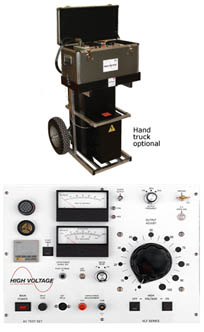

VLF-90 CMF
El VLF-90CMF es un modelo de alto voltaje diseñado para realizar pruebas en cables de hasta 50kV. Este modelo incluye un medidor de corriente de carga y de capacitancia de carga, tiempo de permanencia del ensayo y luces indicadoras de polaridad.
| Entrada | 230 volts, 50/60 Hz, pico de 20 A, promedio 15 A | ||
| Salida | 0-90kVac, 0.1/0.05/0.02 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 0.55µ F @ 0.1 Hz 1.1µ F @0.05Hz 2.75µ F @ 0.02Hz | ||
| Medición | Voltímetro: 0 - 100kVac Medidor de corriente de carga: pico de 0 - 100 mA Medidor de capacitancia de carga: 0 - 6 Microfarads Medidor de duración de prueba programable |
||
| Salida del cable de AT | Salida de cable EPR (Etileno-Propileno) apantallado - 100 pies (30m) Cable interconector - 10 pies (3m) |
||
| Tamaño y peso | Controles: 26" de ancho x 13" profundiad x 16" de alto, 75 libras. 660 mm ancho x 330 mm profundiad x 406 mm de alto, 34 kg Tanque de AT: 15" de ancho x 21" profundiad x 29" de alto, 293 libras. 381 mm ancho x 533 mm profundiad x 737 mm de alto, 133 kg |
VLF-12011 CMF
El VLF-12011CMF proporciona una tensión de salida con un pico de 120kVac, conveniente para realizar pruebas en cables de 69kV con probadores de aislación VLF y como fuente de tensión para realizar pruebas de Descargas Parciales y Tangente Delta en cables de 115kV. También ofrece un paquete de controles completo, incluyendo el modo "Cable Burn", utilizado para reducir fallas de arco por sobretensiones que permite emplear generadores de impulso convencionales para la detección de fallas.
| Entrada | 230 volts, 50/60 Hz, pico de 30 A, promedio 25 A | ||
| Salida | 0-120kVac, 0.1/0.05/0.02 Hz, sinusoidal | ||
| Servicio | Continuo | ||
| Capacidad de carga | 0.55µ F @ 0.1 Hz 1µ F @0.05Hz 2.75µ F @ 0.02Hz 5.5µ F @ 0.01Hz |
||
| Medición | Voltímetro: 0 - 120kVac Medidor de corriente de carga: pico de 0 - 100 mA Medidor de capacitancia de carga: 0 - 6 Microfarads Medidor de duración de prueba programable |
||
| Longitudes de cables | Salida de cable EPR (Etileno-Propileno) apantallado - 100 pies (30m) Cable de puesta a tierra - 100 pies (30m) |
||
| Tamaño y peso | 17" de ancho x 11" profundiad x 9.5" de alto, 20 libras. 432 mm ancho x 280 mm profundiad x 241 mm de alto, 9 kg Regulador: 20" de ancho x 14" profundiad x 27" de altura, 160 libras 508 mm de ancho x 356 mm profundiad x 686mm de altura, 73kg Tanque de AT: 26" de ancho x 20" profundiad x 22" de alto, 390 libras. 660 mm ancho x 508 mm profundiad x 559 mm de alto, 177 kg Overall: 30" de ancho x 60" profundiad x 51" de altura, 853 libras 762mm de ancho x 1524 mm profundiad x 1295mm de altura, 388kg |

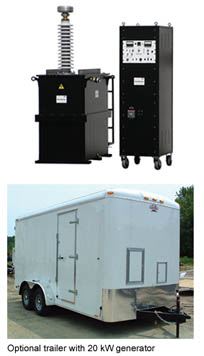

VLF-200 (CMF)
El VLF-200CMF proporciona un pico de tensión de salida de 200kVac, conveniente para realizar pruebas con un probador de aislación VLF en cables de 138kV y como fuente de tensión para realizar pruebas de Tangente Delta y de Descargas Parciales en cables de 230kV. Los controles ofrecen todas las características de nuestros otros modelos VLF junto con el modo "Cable Burn" utilizado para reducir fallas de arco por sobretensiones, lo que permite emplear generadores de impulso convencionales para la localización de fallas. Trailer de montaje opcional.
| Entrada | 230 volts, pico de 80 A, 50/60Hz. | ||
| Salida | 0-200 kVac, 100mA. Salida de Bushing sin cable suministrado | ||
| Servicio | Continuo | ||
| Capacidad de carga | 0.75µ F @ 0.1 Hz 1.5µ F @ 0.05Hz 3.75m F @ 0.02Hz | ||
| Medición | Voltímetro: pico de 0 - 220 kVac 3.5" display análogo Medidor de corriente de carga: 0 - 200 mAac 3.5" display análogo Medidor de capacitancia de carga: 0 - 6 Microfarads |
||
| Controles | Control de Tensión motorizado, AT Encendido/Apagado, Interlock de seguridad, Interlock externo, tiempo de permanencia digital, circuito de medición de capacitancia, Modo "Cable Bum", sobrecarga fijada en 120%, registrador de datos automático. | ||
| Tamaño y peso | Controles: 24" de ancho x 25.5" profundidad x 71" de alto, 650 libras. 61 mm ancho x 65 mm profundidad x 180 mm de alto, 295 kg Tanque de AT: 59" de ancho x 37" profundidad x 87" de alto, 3700 libras. 155 mm ancho x 93 mm profundidad x 220 mm de alto, 1678 kg |

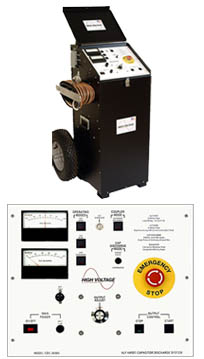

VT33 (F) - Combinación de Equipo VLF y Localizador de Fallas
El VT33 es la única combinación en el mundo de un probador de aislación VLF y un localizador de fallas en cables, o generador de impulsos. Es la herramienta completa para pruebas de CA y de localización de fallas en cables de 25kV. Ofrece un pico de salida VLF de 33kVac, modo "Cable Burn" VLF y una salida de descarga de 760J. Está completamente preparado para la conexión de TDR/radar.
| Entrada | VT33: 120V, 60Hz, 10A VT33F: 230V, 50/60 Hz, 5A |
||
| Salida del probador de aislación VLF | 0 - 33 kVac peak @ 0.1Hz | ||
| Capacidad de carga | 1 µF. Puede ejecutar pruebas en más de 1 milla (1.6km) de cable de 15kV & 25kV. | ||
| Salidad de descarga | 0 - 13 kVdc @ 760J | ||
| Indice de descarga | Cada 8 segundos | ||
| Quemador del VLF | Arcos cada pocos segundos para reducir fallas. | ||
| Interfaz del TDR | Reflexión del arco e impulso de corriente. | ||
| Tamaño y peso | 28" de ancho x 26" profundiad x 44" de alto, 245 libras. 711 mm ancho x 660 mm profundidad x 1118 mm de alto, 111 kg |
||
| Salidas de cable | 50 pies (15m) cable de AT apantallado y a tierra. |

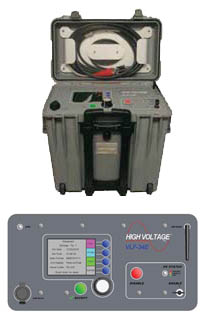

VLF 34E kV
El VLF-34E es un probador de aislación de última generación de CA de muy baja frecuencia, que utiliza un sólido diseño con controles de microprocesador. Cumple con los requisitos de las normas mundiales aplicables a las pruebas de mantenimiento de cables de hasta clase 25kV. Es liviano, compacto, resistente y portátil. La salida de onda senoidal es adecuada para el uso opcional de un equipo externo de detección de Descargas Parciales o Tangente Delta. Utilizando cualquiera de estas dos opciones, el VLF-34E es todo lo que se necesita para casi todas las pruebas de cables de hasta 25kV.
Controles fáciles de utilizar. Secuencias de pruebas programables y controles manuales, puerto USB para descargar información y para capturar informes de pruebas ilimitados, interfaz de pc inalámbrica para controlar y descargar diagnósticos opcionales de Tangente Delta y para controlar el funcionamiento por remoto a través de una laptop.
| Tensión de entrada | 90Vac - 265Vac, 50Hz/60Hz, 5A max. | ||
| Salida de Alta Tensión | 0-34kVac pico/0-24kVac rms Sinusoidal DC: +/- 34kV Onda Cuadrada: 34kV Probador de cubierta exterior |
||
| Servicio | Continuo | ||
| Frecuencia | 0.1 Hz para 0.01 Hz | ||
| Capacidad de carga | 0.5 µF @ 0.1 Hz @ 34KV 1.0 µF @ 0.05Hz @ 34KV 5.0 µF @ 0.01Hz @ 34KV µF aumenta a tensiones bajas Exc 0.77 µF @ 0.1Hz @ 22KV pico |
||
| Medición | Voltaje KV o RMS Corriente mA o RMS |
||
| Calculado | Capacitancia, resistencia, tensión de descarga, tiempo de falla | ||
| Tamaño y peso | 19,7" de ancho x 12" profundidad x 18" de alto, 45 libras. 500 mm ancho x 305 mm profundidad x 458 mm de alto, 21 kg |
||
| Estuche | Estuche rígido tipo "pelícano" con mango extensible y ruedas | ||
| Salida del conductor | Conductor de AT: 20' RG8/U, Suelo 20' #2 | ||
| Fallas | Control inteligente de fallas o corte por falla | ||
| Informes | Grabaciones de pruebas almacenadas en memoria o en tarjeta de memoria USB | ||
| Interfaz de PC | USB, Xbee(r) inalámbrico, RS-232/422 | ||
| Software de PC | Control por remoto e informes de pruebas | ||
| Opcional | Equipos de diagnóstico de DP y Tangente Delta disponibles |
