DETECCION DE FALLAS EN CABLES SUBTERRANEOS

LABORATORIOS MOVILES PARA PRUEBA Y DETECCION / LOCALIZACION DE FALLAS EN CABLES SUBTERRANEOS

Desde hace mas de 20 años, INDUCOR INGENIERIA ofrece al mercado mundial, la más completa línea de laboratorios móviles para prueba y detección / localización de fallas en cables subterráneos.

Sistemas totalmente compactos y a la medida de cada empresa: configuraciones de equipamiento acordes a las necesidades de Contratistas - Cooperativas Eléctricas - Empresas Distribuidoras y Grandes Usuarios Industriales.

Equipos transportables y compactos para uso en todo tipo de terreno.

Reflectómetros con amplia pantalla a color que permite localizar utilizando todos los métodos de reflectometría.
Memorias y transferencia de datos a PC.
Medición de cables con longitudes de hasta 50 Km.
Fuente de hasta 32 KV y 3200 Joules, con energía constante en tres rangos disponibles.

Con mas de 150 unidades instaladas y el mejor servicio técnico post-venta, que incluye desde el asesoramiento del producto ideal, su instalación y hasta la capacitación profesional de su uso, INDUCOR INGENIERIA es considerada la empresa Latinoamericana con mayor experiencia en pruebas, pre-localización y detección puntual de fallas en cables de BT-MT Y AT.

Certificación ISO 9001-2008 en detección profesional de fallas en cables subterráneos.

Planta Industrial y Sede Académica de 6500m2 dedicados a:

Ventas y asesoramiento.
Instalación completa.
2 años de Garantía de Producto.
Capacitación de Uso.
Servicio técnico Oficial.

GENERADORES DE IMPULSOS PARA DETECCION/LOCALIZACION DE FALLAS CABLES DE BAJA Y MEDIA TENSION

Los generadores de la línea CDS de HIGH VOLTAGE Inc., son sistemas portables y dinámicos, integrando en un solo modulo las etapas de comando / medición / generación y alimentación.

Incluyen fuente de AT / Probador de aislación / Generador de Impulsos.
Filtro de Reflexión de Arco incorporado (indispensable para aplicar los últimos y más avanzados métodos de reflectometría y de REFLEXION DE ARCO).
Puesta a tierra automática resistiva.
Tres niveles de tensiones de salida, manteniendo la energía máxima constante en cada uno de ellos.
Compatible con todos los métodos de reflectometría existentes.
Cable de salida de AT tipo ultra-flexible blindado.

Unidades diseñadas para uso continuo, con fuente de AT tipo transformador convencional compensado; no incluyen fuentes electrónicas de alta frecuencia (osciladores de 50 KHz), las cuales no permiten su uso confiable cuando se requiere alimentar al sistema mediante grupos electrógenos, o ante fallas de difícil o extensa detección.

Poseen salida para medición de corriente de fuga en micro-amperes, evitando tener que disponer de otros equipos alternativos para ensayos de aislación, y aumentando la capacidad de diagnóstico de cables en buen estado.

Diseñados para pruebas en cables de baja y media tensión, fáciles de instalar y adaptables a todo vehiculo tipo utilitario liviano, la línea CDS es ideal para ser utilizada en zonas céntricas urbanas, y de alta densidad de población.

GUIA PARA LA SELECCION DE UN LABORATORIO MOVIL PARA PRUEBA Y DETECCION DE FALLAS

MARCA HIGH VOLTAGE Inc.(USA)	MODELO CDS-2010UF	MODELO CDS-3616UF	MODELO CDS-3632 UF
TIPO DE SERVICIO	LIVIANO	GENERAL	PESADO
TIPO DE USUARIOS INDICADOS	CONTRATISTAS, COOPERATIVAS ELECTRICAS, GRANDES USUARIOS	DISTRIBUIDORAS DE ENERGIA, CONTRATISTAS, COOPERATIVAS ELECTRICAS, GRANDES USUARIOS	DISTRIBUIDORAS DE ENERGIA
FUNCIONES INCORPORADAS	GENERADOR DE IMPULSOS, ACONDICIONADOR DE DEFECTOS, PROBADOR DE AISLACION, FILTRO DE REFLEXION DE ARCO	GENERADOR DE IMPULSOS, ACONDICIONADOR DE DEFECTOS, PROBADOR DE AISLACION, FILTRO DE REFLEXION DE ARCO	GENERADOR DE IMPULSOS, ACONDICIONADOR DE DEFECTOS, PROBADOR DE AISLACION, FILTRO DE REFLEXION DE ARCO
TIPOS DE CABLES A LOCALIZAR	CABLES DE BT/MT	CABLES DE BT/MT	CABLES DE BT/MT
TAPS DE SALIDAS	3	3	3
TENSIONES DE SALIDAS	0 - 5 /10 /20 KV	0 - 9 / 18 / 36KV	0 - 9 / 18 / 36KV
ENERGIA CONSTANTE DE IMPULSO	1000 Joules @ 5/10/20 KV	1600 Joules @ 9 /18/36 KV	3200 Joules @ 9/18/36KV
CORRIENTE MAXIMA	400/200/100 m A	280 /140/70 m A	280/140/70 m A
FILTRO DE REFLEXION DE ARCO & IMPULSO DE CORRIENTE	INCORPORADO	INCORPORADO	INCORPORADO
MEDICION DE CORRIENTE DE FUGA	I < 0 - 1 m A	I < 0 - 1 m A	I < 0 - 1 m A
CABLES PROVISTOS PARA SALIDA DE AT + RETORNO Y TIERRA	15 metros	33 metros	33 metros
ALIMENTACION	230 V - 15 A	230 V - 20 A	230 V - 20 A
PESO	120 KG	170 KG	204 KG

Las unidades CDS se complementan con la más exigente serie de accesorios para pre-localización y puntualización de fallas. Poderoso reflectómetro que permite ubicar defectos en cables subterráneos en forma rápida y con mínimo stress sobre fallas de alta impedancia y/o intermitentes.

Geófonos micro-procesados KAMPHONE.
Reflectómetros integrales TDR1669 CI.
Reflectómetros Convencionales TDR 1400E.
Reflectómetros de Alta Energía DFR 408 I
Seguidores de Trazas Subterráneas: 8856-1W.

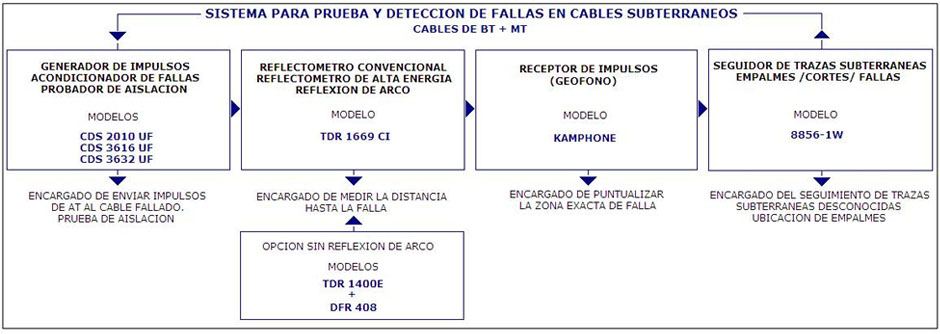

SISTEMA PARA PRUEBA Y DETECCION DE FALLAS EN CABLES SUBTERRANEOS
